羅茨風機組成的主要零配件組成，羅茨鼓風機配件有哪些

文章出處：羅茨風機廠家發布時間：2022-02-17 點擊數：

三葉羅茨鼓風機是一種容積式鼓風機，通過一對轉子的嚙合（轉子之間有間隙，又不相互接觸）使進氣口隔開，轉子由一對同步齒輪傳動，做反方向運動，將吸入的氣體無內壓縮的從吸氣口推至排氣口。氣體到達排氣口的瞬間，因排氣側高壓氣體的回流而被加壓，從而完成氣體輸送。

羅茨風機工作原理：利用兩個相互嚙合并反向旋轉的三葉轉子，將進氣口的氣體強制移動到排氣口，形成連續穩定的氣流。機殼的排氣口側開有回流槽，用于消除壓力波動降低排氣噪聲。

羅茨鼓風機配件：鼓風機主機、皮帶、馬達皮帶輪、皮帶護蓋、底座、入口消音器、出口短管、安全閥、壓力表、壓力表開關、出口消音器、防震接頭、逆止閥、電機。

1.機 殼

機殼為截面呈橢圓形的缸體，一般由高強度鑄鐵制成，輸送腐蝕性氣體時可采用不銹鋼制造。缸體上設有進、排氣孔口，外部鑄有加強筋和安裝腳，大多為整體結構。也有些大尺寸機殼采用水平中分結構，上、下殼體之間采用銷釘定位

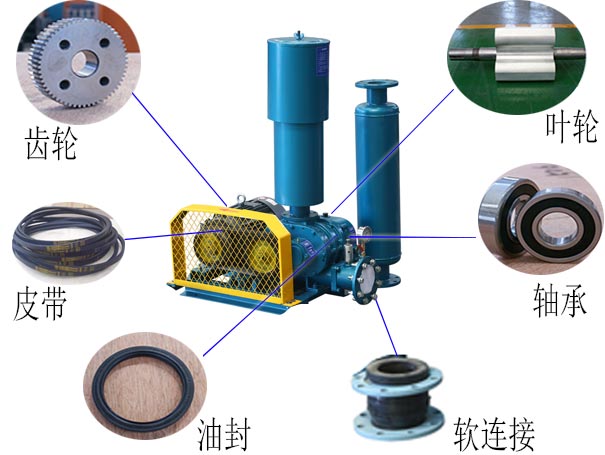

羅茨風機的主要零配件

2.墻板

在機殼與主、副油箱之間設有墻板。其作用一是作為端蓋，將機殼兩端封閉起來；二是作為支座，將轉子兩端支承起來。靠近軸伸端的稱為前墻板，另一端的稱為后墻板。有的墻板上配有側板，裝配時將側板嵌入機殼端口，可滿足轉子徑向定位的要求；工作時即使發生磨損，也只需要更換側板，而不至于讓整塊墻板報廢。墻板一般為高強度鑄鐵制件。輸送腐蝕性氣體時，通常與機殼一樣，采用不銹鋼制造。

3.轉 子

轉子通常由葉輪與軸經熱套或冷壓結合而成，有主動與從動之分。軸為優質碳素鋼或高強度合金鋼制件，從動軸相對較短。葉輪一般為高強度鑄鐵制件，必要時采用不銹鋼制造。小轉子也可將葉輪與軸做成一個整體，采用高強度球墨鑄鐵鑄造。為減輕重量，往往將葉輪頭部做成空心結構。

轉子按葉輪頭數有兩葉與三葉之分，按葉輪形狀有直葉與扭葉之分。兩葉轉子均為直葉，三葉轉子有直葉和扭葉兩種形狀。

4.同步齒輪

同步齒輪的作用，一是傳遞動力，二是確定兩葉輪間的間隙，保證兩轉子同步運轉。主、從動齒輪具有相同的嚙合參數，是一對傳動比等于1:1的圓柱齒輪。為了便于周向調整，從動齒輪大多由齒圈與輪轂組合而成。調整時，應按規定的旋轉方向進行旋轉。反向旋轉時，齒輪側隙將空置到齒槽的另一側去，主、從動葉輪之間的間隙將隨之發生變化。齒輪有直齒、斜齒及人字齒等幾種齒型，材料一般為優質碳素鋼或高強度合金鋼。齒輪與軸、齒圈與輪轂之間為圓柱配合或錐度配合。采用圓柱配合時，在配合面間裝有起固定作用的平鍵。

5.軸承

就承載而言，主要是徑向載荷。當同步齒輪為直齒或人字齒時，不存在軸向力；采用斜齒輪時，會產生一定的軸向力，但載荷較小。常用軸承，有深溝球軸承、調心滾子軸承、角接觸球軸承及圓柱滾子軸承等型式。圓柱滾子軸承大多作承載軸承使用，其他幾種軸承既可承載也可對轉子起軸向定位作用。

6.密封件

密封的目的，主要是防止氣體和潤滑油泄漏。密封的好壞，在一定程度上能反映產品設計制造水平的高低和使用性能的優劣。特別是在輸送易燃、易爆或有毒氣體時，密封是關系到羅茨風機能否安全運行的關鍵因素。

密封分為兩大類。一類是固定部位的密封，如墻板與機殼之間、墻板與油箱之間以及軸承壓蓋與軸承座之間的密封，稱為靜密封；另一類是運動部位的密封，如軸端部位、軸承座尾部及軸伸部位的密封，稱為動密封(或軸密封)。靜密封結構簡單，一般為橡膠石棉板、O形密封圈等。軸密封結構較為復雜，常用的有迷宮密封、骨架油封組、漲圈密封、填料密封和機械密封等型式。

以上就是羅茨風機的組成零件，相信大家看完以后應該也有所了解了，希望會對大家有所幫助吧。
